PTC 加热器件因其热转换效率高、升温迅速、无明火、无氧耗、自动恒温等特点在暖风机中得到了广泛的应用。特别是在强制对流散热的暖风机中更具有高效、安全的特点。
暖风机设计注意事项：
1、作用到PTC发热体上的风量要均匀，否则不能充分发挥每一片PTC元件的制热能力。
2、风速设计要合理。风速增大，PTC器件制热功率增大，但暖风机出口风温会降低。

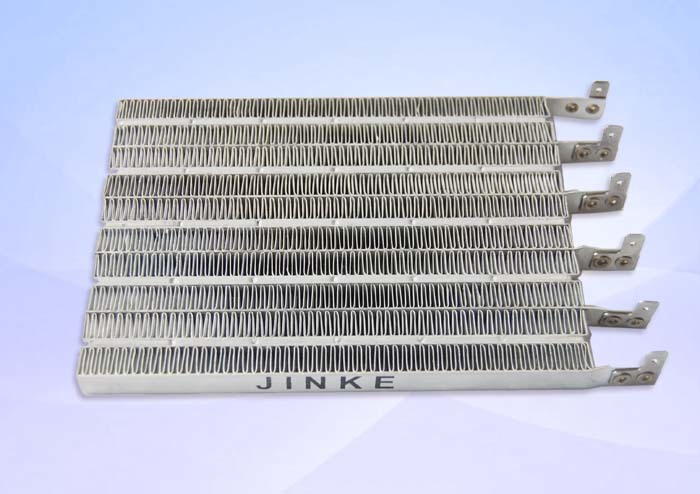

图示：

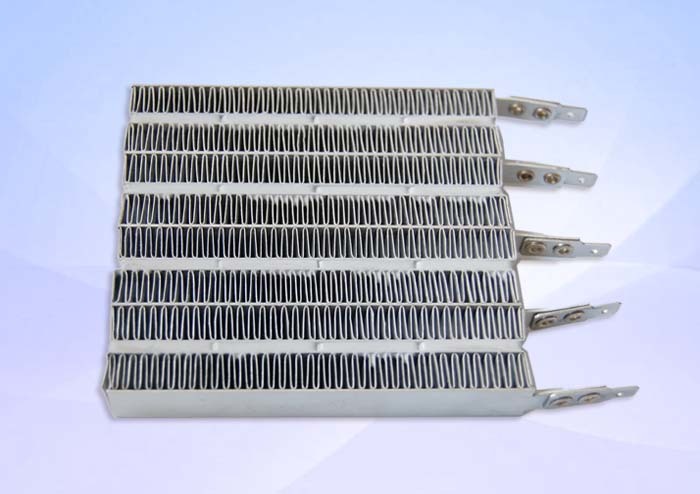

标准设计
|
型号 |
尺寸（mm ） |
冲击电流(A) |
功率（W ） |
耐电压(V/mm ） |
功率衰减率 |
|
JKP31D2X |
74*22*15 |
<3 |
270 |
≥ 2 倍电压 |
施加额定电压 10000 循环 1 分钟ON 1 分钟OFF 功率衰减率≤ 10% |
|
JKP42D2X |
97*44*15 |
<7 |
800 |
||
|
JKP52D2X |
122*44*15 |
<8 |
980 |
||
|
JKP44D2X |
97*88*15 |
<11 |
1500 |
||
|
JKP62D2X |
148*44*15 |
<9 |
1200 |
||
|
JKP111D2X |
480*43*15 |
<6 |
740 |
||
|
JKP141D2B |
516*38*30 |
<10 |
1000 |
UL认证设计
|
型号 |
额定电压(V) |
尺寸(mm) |
功率 |
冲击电流 |
表面温度 |
|
JK44D15W |
120 |
96*88*15 |
1500 |
20 |
212 |
|
JK42D3.75W1 |
120 |
96*44*15 |
375 |
7 |
210 |
|
JK42D7.5W1 |
120 |
96*44*15 |
750 |
12 |
206 |
|
JK62D12W |
120 |
148*44*15 |
1200 |
19 |
210 |
|
PGK150-L |
120 |
300*44*15 |
1500 |
20 |
212 |
|
JK82D15W |
120 |
240*44*15 |
1500 |
20 |
212 |
|
JK161D15W |
120 |
381*22815 |
1500 |
20 |
212 |
|
JK44D15W |
120 |
96888*15 |
1500 |
20 |
212 |
|
JK62D12WB |
120 |
148*44*15 |
1200 |
19 |
210 |
|
JK16115WB |
120 |
381*22*15 |
1500 |
20 |
212 |
结构示例
|
结构 |
特点r |
图样 |
|
散热条 |
M型 |
|
|
端子 |
双面铆接 |
|
|
电极片 |
电极片与散热条焊接 |
|
