JK30 系列高分子PTC自复保险丝


  • 产品描述
    • 商品名称: JK30 系列高分子PTC自复保险丝
    • 商品编号: JK30

    K30系列PTC自恢复保险丝额定工作电压为30V、额定维持电流为0.75A9.0A。这一系列的热敏电阻具有中等的耐电压能力,与JK60系列自恢复保险丝相比具有不动作电流大、电阻小、体积小、动作时间短等优点。可广泛用于灯具、计算机接口、鼠标、键盘、微型电机、变压器、CPU、火警及安全保护系统、卫星电视接收系统及其它一些测试、测量设备中。

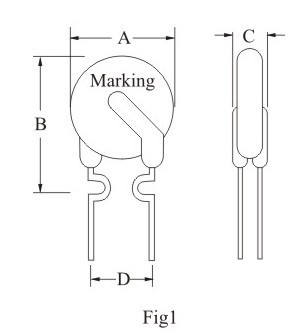

    产品外形:





    产品型号及技术参数

    Electrical characteristics(25℃)

    Model/PDF

    Vmax
    (V)

    Imax
    (A)

    Ih
    (A)

    Rmax
    (Ω)

    Rmin
    (Ω)

    Fig.

    Pd(W)

    Maximum Contour Size(mm)

    A

    B

    C

    D

    JK30-090

    30

    40

    0.90

    0.22

    0.130

    1

    0.60

    7.40

    12.2

    3.1

    5.10

    JK30-110

    30

    40

    1.10

    0.20

    0.090

    2

    0.70

    7.40

    12.2

    3.1

    5.10

    JK30-135

    30

    40

    1.35

    0.16

    0.070

    2

    0.80

    9.20

    13.5

    3.1

    5.10

    JK30-160

    30

    40

    1.60

    0.14

    0.060

    2

    0.90

    9.20

    15.2

    3.1

    5.10

    JK30-185

    30

    40

    1.85

    0.12

    0.050

    2

    1.00

    9.20

    15.2

    3.1

    5.10

    JK30-200

    30

    40

    2.00

    0.10

    0.040

    2

    1.20

    15.2

    15.2

    3.1

    5.10

    JK30-250

    30

    40

    2.50

    0.08

    0.030

    2

    1.20

    13.2

    18.3

    3.1

    5.10

    JK30-300

    30

    40

    3.00

    0.07

    0.030

    3

    2.00

    13.2

    17.3

    3.1

    5.10

    JK30-400

    30

    40

    4.00

    0.06

    0.010

    3

    2.50

    14.0

    20.1

    3.1

    5.10

    JK30-500

    30

    40

    5.00

    0.05

    0.010

    3

    3.00

    14.0

    20.1

    3.1

    10.2

    JK30-600

    30

    40

    6.00

    0.04

    0.005

    3

    3.50

    17.2

    24.9

    3.1

    10.2

    JK30-700

    30

    40

    7.00

    0.03

    0.005

    3

    3.80

    17.2

    24.9

    3.1

    10.2

    JK30-800

    30

    40

    8.00

    0.025

    0.005

    3

    4.00

    23.5

    29.2

    3.1

    10.2

    JK30-900

    30

    40

    9.00

    0.02

    0.005

    3

    4.20

    23.5

    29.2

    3.1

    10.2

    保持电流(I H):25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。
    触发电流(I T):25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。
    最大电压(V max):PPTC自复保险丝能承受的最大工作电压。
    最大电流(I max):P35倍PTC自复保险丝能承受的最大电流。
    动作时间(T trip):指定电流下的最大动作时间。
    动作功率(Pd typ):25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。
    最小电阻(R min):25℃ 温度条件下最小零功率电阻。
    最大电阻(R max):25℃ 温度条件下最大零功率电阻。
